ホーム｜ソケット・ストリップ(プラグ式ターミナル)を使用する場合

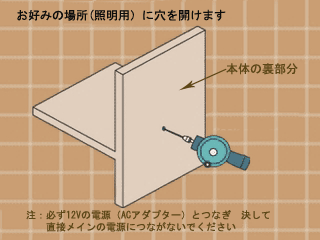

	1.　お好みの場所にドリルで穴を開ける

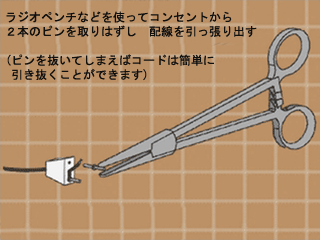

	2.　プライヤーでコンセントから２本のピンを取りはずし　配線を引っ張り出す

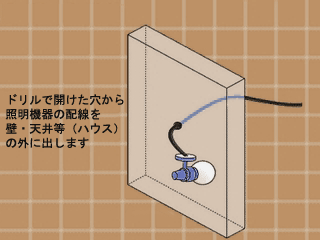

	3.　ドリルで開けた穴から照明機器の配線を通す

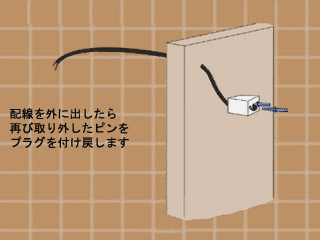

	4.　取り外したピンを元（コンセント）に戻す詳しい戻し方を画像で説明します　　　　　　　　↓

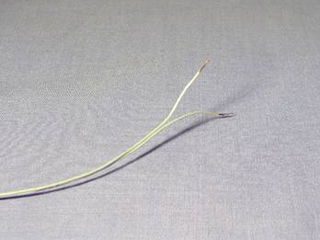

	a・コードの先端を3～4ミリむいておきます。指爪で簡単に剥けます。

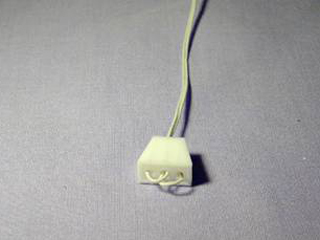

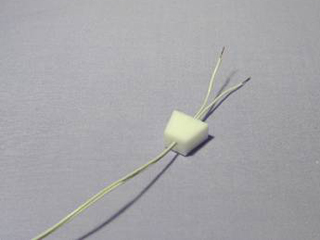

	b・プラグの中央の穴にコードを通します。

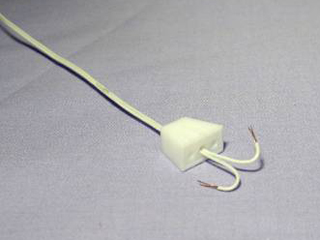

	c・コードの片方の先端の金属部分をピンの穴に差し込みます。プライヤー（ラジオペンチ等）を使って奥まで差し込んでください。金属線がはみ出したままだと、ショートの原因になる場合もあります。

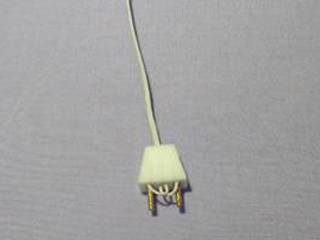

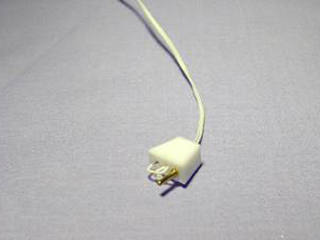

	d・コードの金属部分を入れたままにしておいて、その上からピンを差し込みます。
	e・もう一方のコードも入れ、ピンを差し込みます。

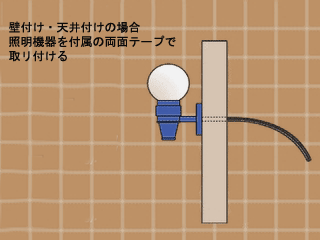

	5.　照明機器を壁に取り付ける(当社が扱う照明器具は背面に両面テープが付属しています）

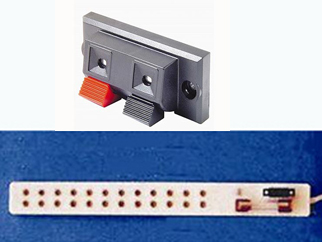

	6.　コンセントをソケット・ストリップに入れる

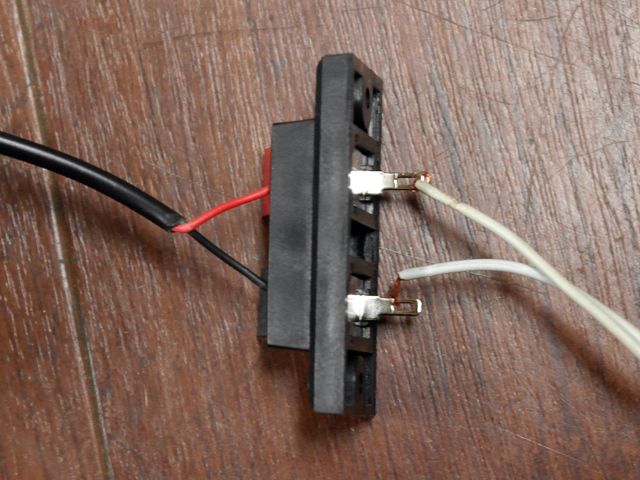

	7.　ソケット・ストリップの先端の銅線を　変圧器（ACアダプター）に取り付けられている接続器（当社の製品は既に取り付けられています）の背面部分の金属部分に接続する

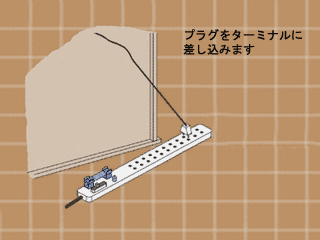

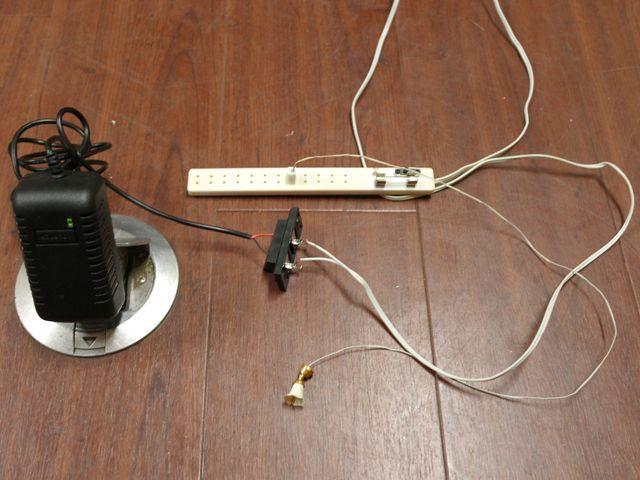

	8.　写真のように、プラグ式ターミナル（中/手前）を変圧器（ACアダプター/左）と接続し、最後にライト（照明）のプラグをターミナル（奥側）の穴に差し込めば点灯します。

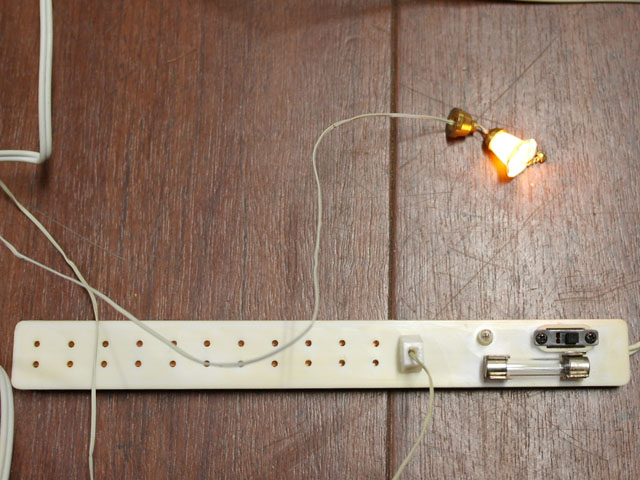

	9.　写真のプラグ式ターミナルの上方右に見える黒いスライドスイッチがON-OFFスイッチでその左にあるのがパイロットランプです。パイロットランプはヒューズが切れた時に点灯し、照明の明かりが弱くなります。　左の画像は通常に点灯しているときです（パイロットランプは消えた状態）。
	10.　プラグ式ターミナルと接続ターミナルをハウスの背面に固定して完成です。
